Miniled local dimming 解決方案
產品應用
TD-MCU3是一款基于NXP LPC5536JBD64的MiniLED Local Dimming背光控制算法板。
可以根據LCD顯示內容，和LCD畫面進行同步顯示，提高畫面對比度。同時能有效降低背光的動態功耗。
適用于不同尺寸的TV、Monitor、車載中控MiniLED背光控制。
功能特點
支持背光動態控制，2組SPI輸出。
支持掃描架構背光控制方式，最大支持32 MUX。
支持2304分區調光。
支持不同型號的LED背光驅動芯片，程序可定制。
電氣參數
| 電氣參數 | 輸入電壓 | DC 9V~24V |
| 額定電流 | 0.2A @12V |
| 額定功耗 | 2.4W |
| 工作環境 | 溫度 | -20°C~85°C |
| 濕度 | 10%RH~90%RH，無冷凝 |
存儲環境
| 溫度 | -25°C~125°C |
| 濕度 | 10%RH~90%RH，無冷凝 |
| 包裝信息 | 包裝規范 | 單卡標配靜電袋和防撞泡沫，每箱40張卡 |
| 單卡尺寸 | 155.0 mm x 100.0 mm x 15.0 mm
|

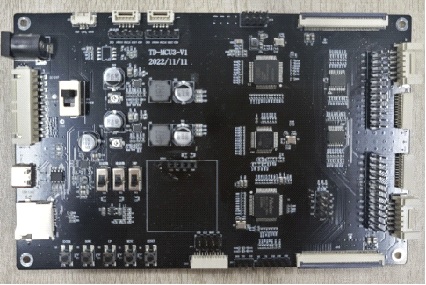

板卡外觀
